浮球液位計

關鍵字：浮球液位計工作原理

LKUQZ浮球液位計由磁干簧管、精密電阻和放大變換電路組成。當液位計磁性浮子的磁力作用到某一位置的干簧管時，該干簧管閉合，使放大變換電路輸出與被測液位高低相對應的電流值，隨著液位的高低變化，放大變換電路將液位高低轉換成線性的4～20mADC信號輸出或開關信號，以實現對液位信號的傳送或控制。

一、浮球液位計技術參數：

1.測量范圍 L1：300～6000mm；
2.額定工作壓力：≤1.6MPa；
3.液位計材質：321、304、316、316L；
4.工作溫度范圍：≤80℃；
5.連接法蘭：DN50-DN150；
6.防護等級：IP65；
7.防爆等級：ExibⅡCT5（本安）；
8.ExdⅡCT5（隔爆）；
9.輸出電流：4～20mA；；
10.負載電阻：500Ω；
11.工作電源：24V.DC。

二、浮球液位計特點:

1、安裝方便，使用前經調試后，以后不需要再調試；
2、可進行二種不同密度介質的界面測量；
3、穩定可靠，重復性好。

4、在采用HART協議的分散控制系統中同主機進行雙向通訊；

5、帶有EEPROM，不因斷電丟失數據。

LKUQZ浮球液位計參數：

測量范圍：0~3500mm

供電電壓：12~36V DC

輸出信號：兩線制4~20mA.DC疊加數字信號，由

用戶選擇開方或線性輸出；

負載電阻：250Ω

測量精度：±10mm

環境溫度：-40~80℃

工作溫度：-20~120℃

公稱壓力：≤1.6MPa

法蘭標準：A：JB/T82.1-94(平面法蘭)

　　　　DN100 PN1.6 球φ90

　　 B：JB/T82.1-94(平面法蘭)

　　　　DN80 PN0.6 球φ76

介質密度：≥0.65g/cm3

介質粘度：≤0.015PaS

接液材質：不銹鋼

防護等級：IP65　

浮球液位計產品選型表：

LKUQZ浮球液位計

型　號	規　格			表示內　容
LKUQZ				磁浮球液位變送器
	01			頂置式
	02			側側式
	03			側底式
	04			支架式

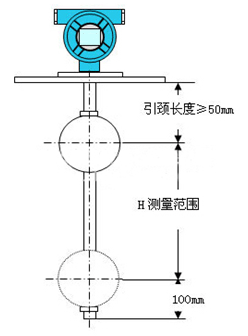

		H		測量范圍H
			*	引頸長度(選01型時請注明)
LKUQZ	□	□	□

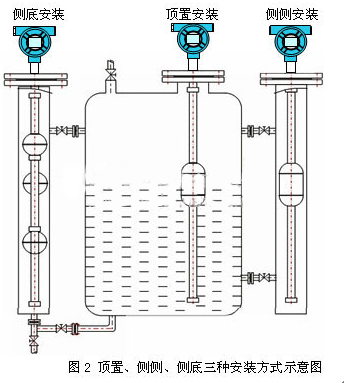

LKUQZ浮球液位計分以下四種安裝方式

A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)

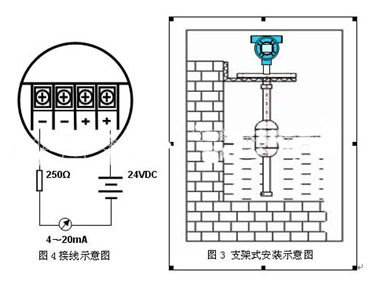

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

LKUQZ浮球液位計接線方式： (見圖4)

LKUQZ浮球液位計操作說明：

1、按鍵操作

調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容	操作方法	備注
按鍵開鎖	同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
PV值清零 (即零位調整)	將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0)	如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER)
4mA點有源遷移	按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET)
20mA點有源遷移	按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET)
變送器數據恢復	先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。

如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。

2、測量參數設置

測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能鍵確認并退出設置狀態恢復顯示狀態。

顯示內容	設置內容	操作方法
0.888 ZEPO　CM	設置4mA點量程	按[Z]鍵選擇修改的數字或小數點	按[S]鍵調整數值或小數點位置
100.00 SPRN　CM	設置20mA點量程	同上	同上
2.000 DPMP　S	設置阻尼時間	同上	同上
12.008 DISP　mA	設置顯示模式	按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6 FIX　C　CM	固定電流輸出	輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
