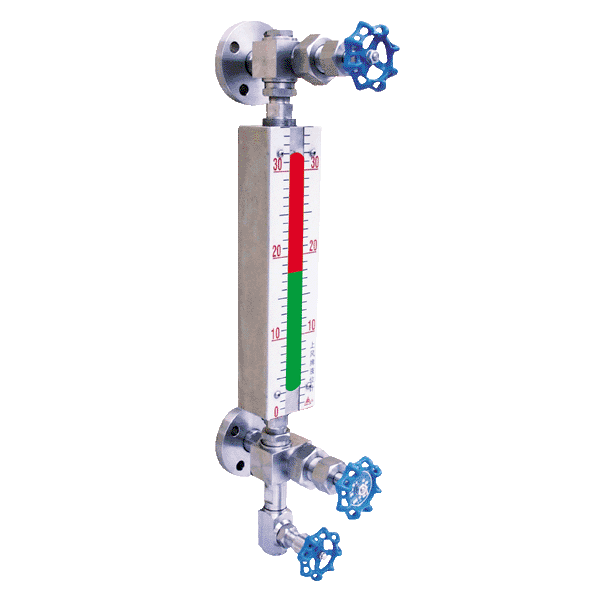

UFZ-II石英管液位計是普通玻璃液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器及鍋爐上，同時適用于二種不同介質密度的界面測量。彩色液位計側安裝在各種容器及鍋爐上，可直接觀測到液位變化，液相顯示呈綠色，氣相顯示呈現紅色，界面測量呈三色分界面。其液、氣顯示反差很大，在遠距離觀察清晰，適合夜間巡視。它成功解決了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰等不足，是目前較理想的直讀式液位計。該系列產品按效果區分，有單色和雙色之分；根據使用環境溫度不同，有基本型和伴熱保溫型之分。

石英管液位計概述

液氣顯示清晰、無盲區、密封性能好、耐高溫、耐高壓、重量輕、壽命長、無滲漏、結構簡單、沖洗維護方便。

主要技術參數

1、特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。

2、工作壓力：1.6、2.5、4.0、6.3、10.0Mpa

3、工作溫度：-50～520℃

4、測量范圍L：測量范圍按中心距而制定：300、500、800、1100、1400、1700、2000mm

5、石英管外徑：φ24、φ29、φ40

6、伴熱蒸汽夾套：G1/2″外螺紋

7、法蘭連接尺寸：采用化工部實施的HG20592-20635-97法蘭標準。用戶采用其他法蘭標準，請?jiān)谟嗀洉r(shí)注明

8、鋼球自動封閉壓力：大于0.2Mpa

9、重量：15-30kg

石英管液位計型號、品種及編號

 顯示高度與測量范圍關系見下表（顯示高度即標尺高度）單位：mm

安裝與使用

1、彩色液位計在運輸、安裝過程中要小心輕放，防止石英管及濾色片破碎。開箱并校對附件是否齊全。安裝前仔細閱讀使用說明書。

2、安裝前應考慮色片在自然光源較強場合（東南方向）。如需調整濾色片和觀察位置的方向，松開兩端大六角螺母然后固緊，同時在調整濾色片位置時不可折卸石英管。液位計在出廠前已按1.5倍工作壓力試壓，用戶在有條件的前提下可進行1.5倍工作壓力的水壓試驗。
