金屬管浮子流量計

關鍵字：金屬管浮子流量計

簡單介紹

LK-F金屬管浮子流量計采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

金屬管浮子流量計

的詳細介紹

金屬管浮子流量計特點
金屬管浮子流量計浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。
金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。
測量部分特點：
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5、短行程、小型結構設計、儀表總高度250
6、磁性耦合結構確保數據傳輸、信號更加穩定
7、保溫或伴熱夾套
9、垂直、水平、各種安裝方式更適合不同使用場合
10、適用于小口徑和低流速介質流量測量
11、工作可靠，維護量小，壽命長
12、對于直管段要求不高
13、較寬的流量比10：1
14、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光
15、單軸靈敏指示
16、非接觸磁耦合傳動
17、全金屬結構，適于高溫、高壓和強腐蝕性介質
18、可用于易燃、易爆危險場合
19、選二線制、電池、交流供電方式
20、多參數標定功能
21、帶有數據恢復，數據備份及掉電保護功能

LK-F系列金屬管浮子流量計

產品說明：

金屬管浮子流量計

LK-F系列金屬浮子流量計主要技術參數

測量范圍	水（20℃）（2.5-10000）L/h 空氣（20℃,101325Mpa）（0.07-750）m3/h
量程比	10:1
準確度	1.5級2.5級
流體工作壓力	DN15-DN50：4.0Mpa; DN80- DN100；1.6 Mpa
夾套工作壓力	1.6 Mpa
流體工作溫度	-80℃-+200℃（對PTE型℃+85℃）PTFE
連接方式	法蘭連接或螺紋連接，法蘭標準用GB/T9119；ANSI150lbs.300lbs;HG20592-20635;也可按用戶要求定制其他標準法蘭。
環境溫度	-25℃~+55℃
介質粘度	Dn15≤5Mpa.s; DN25~ DN100≤250MPa
電信號輸出	輸出信號:（4-20）
	線信度:1%
	溫度影響: 0.5%/10℃
	電源電壓：（13~30）V DC
	電源消耗：≤250mW
限位報警	供電電源：220（1+10%）V DC
	功耗：℃3W
	工作溫度：-25℃~60℃
防爆等級	Ib II CT5

LK-F系列金屬浮子流量計選型說明

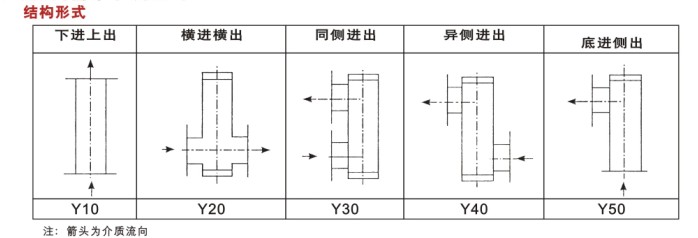

管道口徑	結構形式		接液材質		附加結構
A	B	介質流向	C		D
DN15	Y10	下進上出	RRO	0Cr18Ni12Mo2Ti	F	防腐型
DN25	Y20	橫進橫出	RR1	1Cr18Ni9Ti	T	夾套型
DN50	Y30	同側進出	RP	（聚四氟乙烯）	Z	阻尼型
DN80	Y40	異側進出	Ti	（鈦合金）	G	高溫型
DN100	Y50	底側進出	RL	316L	Y	高壓型
DN125					B	防爆型
DN150

轉換器功能組合	功能
Es1	遠傳4-20mA標準電流信號，本安防爆，防爆標志ibIICT5，安全柵型號LB906（注）
Es2	遠傳4-20mA標準電流信號
K1	帶一上限報警輸出
K2	帶一上限報警輸出
K12	帶一上限和一下限報警輸出
JsB	現場電池供電，LCD顯示瞬時流量和累積流量，本安防爆
JsC	220V AC 供電，LCD顯示瞬時流量和累積流量
JsD	24 V AC 供電，LCD顯示瞬時流量和累積流量本安防爆
JsE	24 V AC 供電，LCD顯示瞬時流量和累積流量,輸出（4-20）mA標準電流信號傳送瞬時流量，本安防爆

LK-F金屬管浮子流量計流量選擇表

耐腐通徑Anticorrosion Diameter	普通通徑Normal Diameter	測量范圍 Measure Range		最大壓力損失Maximum Pressure Loss
DN（mm）	DN（mm）	空氣Air20℃ m3/h	水Water（20℃）（L/h）	空氣Air（KPa）	水Water（KPa）
15	15	0.05-0.5	1.6-16	7.0	6.4
		0.07-0.7	2.5-25	7.1	6.5
		0.11-1.1	4.0-40	7.2	6.5
		0.18-1.8	6.0-60	7.3	6.6
		0.28-2.8	10-100	7.5	6.6
		0.40-4.0	16-160	8.0	6.8
		0.70-7.0	25-250	10.8	7.2
		1.00-10	40-400	10	8.6
		1.60-16	60-600	14	11.1
25			80-800		14
	25	3.00-30	100-1000	7.7	7.0
		4.50-45	160-1600	8.8	8.0
		7.00-70	250-2500	12	10.8
		11-110	400-4000	19	15.8
50			500-5000		16.2
	50	18-180	600-6000	8.6	8.1
		25-250	1000-10000	10.4	11
80		40-400	1600-16000	12.6	17
80	80	50-500	2000-20000	15.5	6.3
100	80	75-750	2500-25000	17.2	8.1
100	100	100-1000	4000-40000		9.5
125	100	160-1600	6000-60000		10
125	125	250-2500	8000-80000		16
150	125		10000-100000		20
150		300-3000	12-120m3/h		20
		400-4000	15-150m3/h		25

安裝尺寸

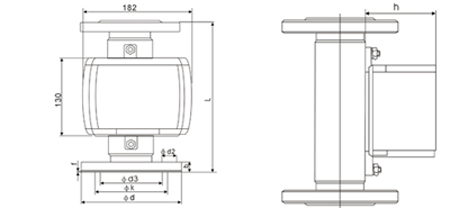

法蘭及外形尺寸

口徑/壓力 Mn/MPa	尺寸 Φd	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85

磁過濾器

如果介質中含有鐵磁性顆粒，就應在入流量計入口處安裝磁性濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減少壓力損失，每根磁棒均由PTFE聚乙烯包裹，防止腐蝕。

Ⅰ型：法蘭式連接，高度100mm

Ⅱ型：壓緊式安裝，高度50mm
