LK-100/150系列數顯電接點壓力表主要應用于石油化工、煤礦液壓、電站大壩、汽車電子、液位測量等。它具有防水、防爆全封閉結構.儀表帶上下限調節設定裝置，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。改產品主要采用穩定性能極好的壓力傳感器作為其敏感元件，以檢測過程介質壓力，不銹鋼接口與多種介質兼容。

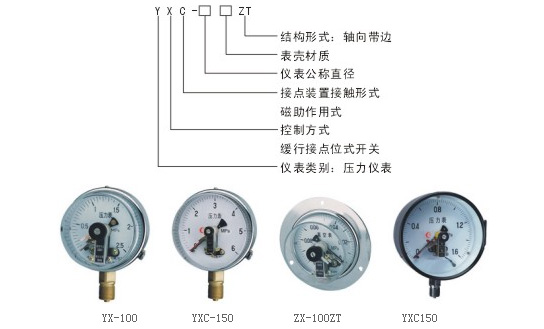

型號命名：
技術參數：
|
測量范圍 |
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 |
|
|
精確度% |
± 0.5 |
|
|
接點電參數 |
工作電壓 |
24VDC 380vAC |
|
最大工作電流 |
5A |
|
|
最大功率 |
5A/240VAC |
|
|
連接器 |
X14K4P |
|
使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.52121mm
儀表執行標準：Q/320211 DJT05-2004
外形尺寸：
.png)
|
型號 |
外形尺寸 mm |
||||||
|
A |
B |
C |
D |
d |
d0 |
M |
|
|
LK-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20X1.5 |
|
LK-100T |
44 |
46 |
19 |
118 |
5.5 |
||
|
LK-100Z |
43 |
45 |
34 |
/ |
/ |
||
|
LK-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
||
|
LK-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20X1.5 |
|
LK-150T |
50 |
48 |
20 |
165 |
5.5 |
||
|
LK-150Z |
51 |
47 |
55 |
/ |
/ |
||
|
LK-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
||
|
注：連接螺紋可按要求訂貨 |
|||||||
數顯電接點壓力表接線示意圖：
.jpg)
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
前一個產品：磁助電接點壓力表
下一個產品：隔離式磁助電接點壓力表
