MODBUS—RTU通訊協議V1.80



1、 通訊口設置

通訊方式 :    異步串行通訊接口， RS-485。

波特率   :    1200，2400，4800，9600bps可選

編碼方式 :    RTU格式，十六進制傳輸,CRC-16校驗.

 2、 數據傳輸格式：

     1位起始位、8位數據位、1位停止位、無奇偶校驗位。

 3、 儀表數據格式：

     浮點數采用IEEE-754格式,字節順序:3-4-1-2,低字節在前。

 4、 儀表通訊幀格式：

DE： 設備地址 （1-254） 單字節，十六進制;

CRC： 校驗字節 采用CRC－16循環冗余錯誤校驗;

注：調試時，可用“AA，AA”萬能校驗碼。



4.1 讀寄存器命令命令(03)：





應答：



讀取的寄存器數≤32。

波特率較低，讀取數據又較長時，上位機命令返回的等待時間要適當延長！

參數地址：40001－2：    瞬時流量；

          40003－4：    頻率(Hz)；

          40005－6：    差壓(KPa)；

          40007－8：    壓力(MPa)；

          40009－10：   溫度(℃)；

          40011－12： 密度(kg/m3) ；

          40013－14：  熱量(MJ/h)；

40015－16:  狀態代碼1,2；

          40017－18：   保留；;

          40019—20：   保留；

          40021—22：   累積流量；

          40023—24：   累積熱量(GJ)；

40025—26：  蓄電池電壓（V）；

   40027—28：   外電源電壓（V）；

40029：      掉電次數（兩字節十六進制）；

40030：保留；

  40031：       非法操作次數（兩字節十六進制）；





狀態代碼:

40015：狀態代碼1

       狀態位     內容標志

16保留

15保留

14顯示屏狀態:0-正常,1-故障

13時鐘狀態:0-正常,1-故障

12AD轉換狀態:0-正常,1-故障

11存儲器狀態:0-正常,1-故障

10蓄電池狀態:0-正常,1-欠壓

9參數設置狀態:0-正常,1-溢出

   8保留

7保留

6保留

5保留

4保留

3蒸汽狀態標志:0-過熱蒸汽,1-飽和蒸汽；

2溫度補償范圍溢出:0-正常,1-溢出；

1壓力補償范圍溢出:0-正常,1-溢出；

40016：狀態代碼2；

    狀態位    內容標志

16保留

   15保留

14保留

13保留

12保留

11保留

10保留

9電源標志:0-外電源供電,1-蓄電池供電

8頻率/電流切除標志0-未切除，1-切除

7保留

6保留

5保留

4保留

3保留

2保留

1保留

4.2、舉例說明：（以LCD流量?jī)x為例）



讀保持寄存器命令 (03)

發送：  01    03      00    00      00     18     45      C0

       表號   命令   寄存器地址     寄存器個數    CRC-16校驗碼

                      高位在前       高位在前

應答：01, 03, 30, 0D, 44, 41, 04, 00, 00, 42, 48, 00, 00, 00, 00, CC, 26, 3F, 4C, 00, 01, 43, 34, B9, 68, 40, 92, 0B, FF, 46, B3, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 39, 09, 46, 45, 48, F4, 46, 18, 78, 38

解析如下:

01:地址;

03:命令;

30:數據長度=寄存器個數*2

0D, 44, 41, 04: 瞬時流量=8.2532；

00, 00, 42, 48: 頻率=50Hz；

00, 00, 00, 00: 差壓=0KPa；

CC, 26, 3F, 4C: 壓力=0.8000MPa；

00, 01, 43, 34: 溫度=180.0000℃；

B9, 68, 40, 92: 密度=4.5851kg/m3；

0B, FF, 46, B3: 熱量=22917.9980MJ/h；

00, 00, 00, 00: 自檢/報警代碼1,2,3,4；

00, 00, 00, 00: 保留

00, 00, 00, 00: 保留；

39, 09, 46, 45: 累積流量=12622.2587t；

48, F4, 46, 18: 累積熱量=9746.2382GJ

78, 38:CRC檢驗碼





MODSCAN32操作界面：

ModScan32軟件RTU連接：

Display Option－Floating Pt （數據顯示格式－浮點數）；

    命令03： HOLDING  REGISTER（讀保持寄存器）；

    Device id：儀表地址；

    Address： 儀表參數的起始地址，從1－32；

    Length：  數據長度   ≤32。

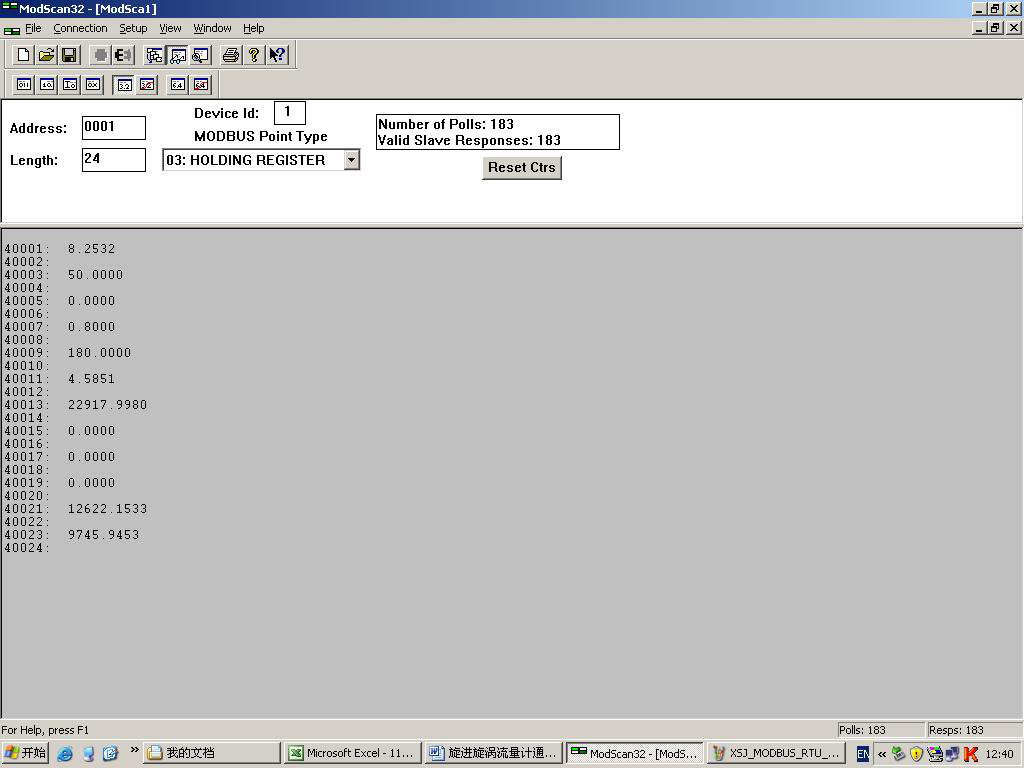

顯示浮點數（03命令）

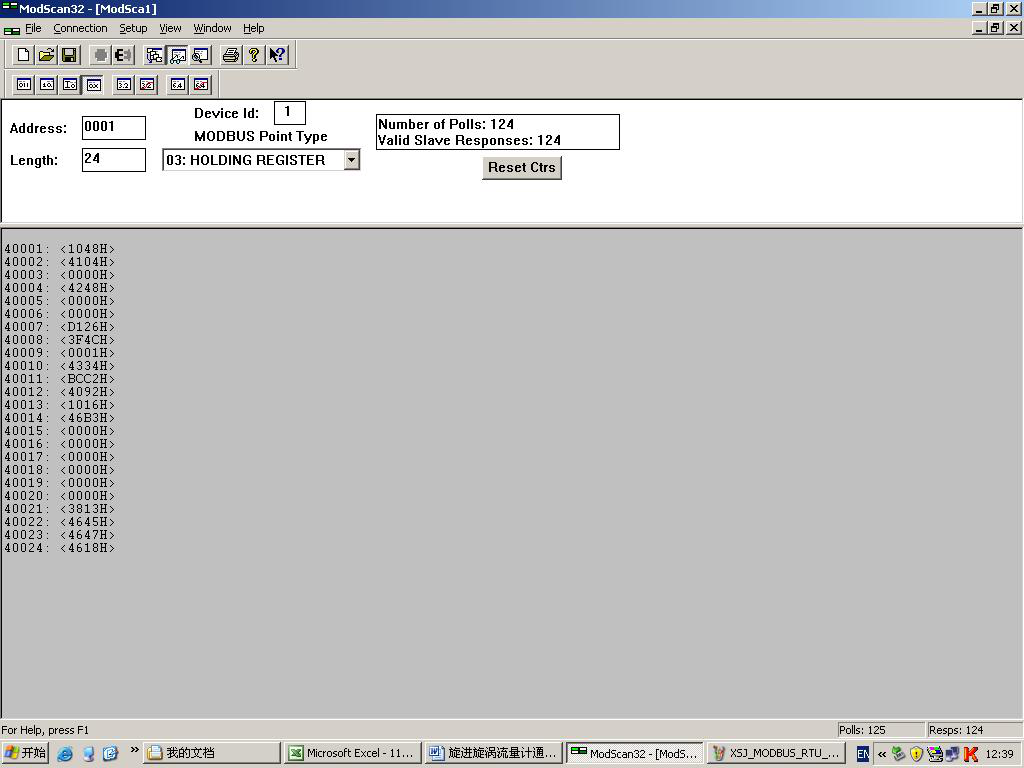

顯示十六進制數（03命令）

顯示傳輸數據（03命令）

注：

在MODBUS 數字通訊中，我們采用16 進制數據格式，其中的數據采用定點數和浮點數（數量范圍較大）數據格式對于數量范圍較大的數據，我們采用IEEE-754標準（32位）數據格式的浮點數表示，其格式如下：

 ? 1位符號

 ? 8位指數位

 ? 23位尾數



符號位是最高位，尾數為最低的位，內存中按字節存貯如下：

地址         +0             +1             +2           +3

內容：MMMM MMMM MMMM MMMM E MMM MMMM S EEE EEEE

其中： S：符號位，1=負，0=正

E：：指數（在兩個字節中），偏移為127

M：23位尾數，最高位“1”

例如：12.5的十六進制為0X00004841



通訊時的接收的順序?yàn)?     00   00   41   48
