音叉液位開關安裝是否規范，直接影響到音叉液位開關的后期使用能否安全順利地進行，也關系到生產效率能否得到有效提升。本文擬就音叉液位開關的安裝、接電和調試進行詳細介紹，以幫助現場儀表人員掌握音叉液位開關安裝時需要注意的事項，盡可能避免液位開關在使用中故障和事故的發生。

一、安裝

1、安裝前的準備

安裝之前，請?jiān)俅未_認儀表的型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，以確保儀表在安裝后能夠正常使用。

2、安裝

通常來講，音叉液位開關能夠以水平、垂直或者傾斜的方式安裝在需要安裝的任何位置。但如果被測介質較為粘稠，就需要將音叉液位開關垂直安裝，以減少或避免掛料現象的發生。

3、安裝方向

安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，可以避免掛料或由于介質對叉體的阻力而產生的測量誤差，如圖1(a)(b)所示。

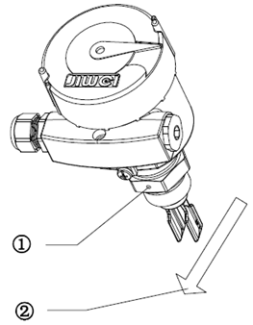

圖1(a) 叉體面垂直安裝 圖1(b) 介質流動方向

4、避開入料口

如圖2，選擇音叉液位開關的安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。

圖2 避開入料口的安裝示意圖

5、壓力/真空

對于過壓或欠壓的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。

6、防潮

當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或村在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如圖3所示。

圖3 防潮安裝

二、接電

1、安全提示

（a）從安全角度考慮，只有在斷電的情況下才能進行接線；

（b）對于防爆型儀表接線時必須遵循相關防爆的接線要求。

2、接入電纜

音叉液位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。

如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。

3、接線圖

接線時，請按照如圖4和5所示方式進行安全接線。

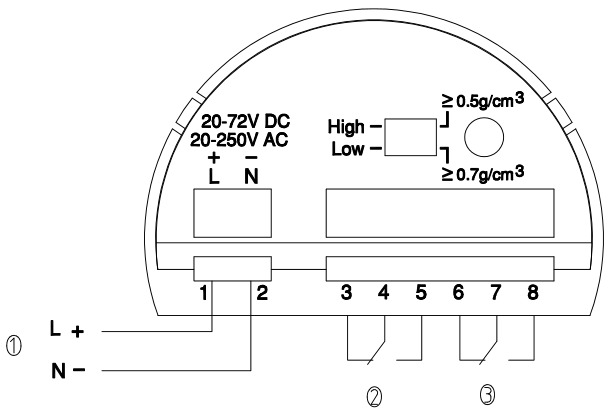

圖4 繼電器輸出方式

①：電源輸入端

②③：繼電器信號輸出端，DPDT

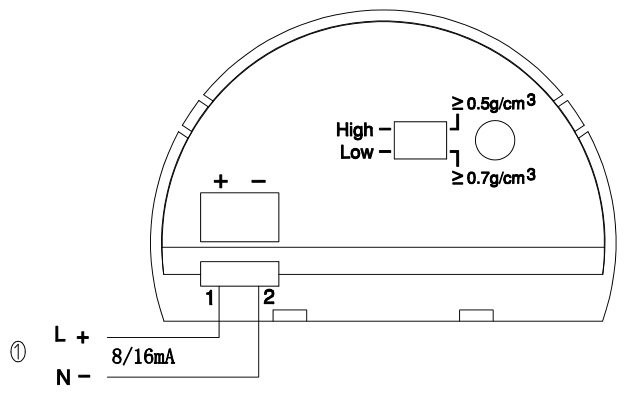

圖5 二線制輸出方式

①：電源輸入端 8/16mA信號輸出端

4、接線步驟

對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。

請按照如下步驟進行操作：

（a）打開外殼蓋；

（b）松開電纜螺紋接頭上的鎖緊螺母；

（c）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；

（d）將電纜穿過電纜螺紋接頭插入外殼中；

（e）用螺絲刀打開接線端子；

（f）按照接線圖將芯線末端插入接線端子中；

（g）用螺絲刀擰緊接線端子；

（h）通過輕拉接入的電纜線來檢查接線是否牢靠；

（i）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；

（j）擰上外殼蓋。

三、調試

1、內部結構

如圖6和圖7所示。

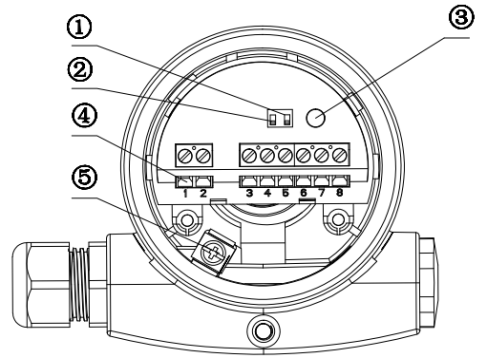

圖6 繼電器輸出方式

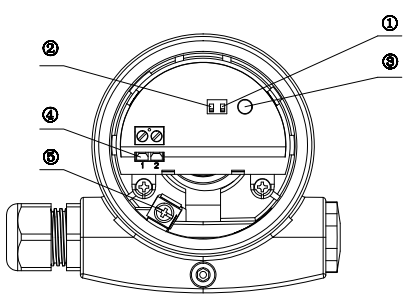

圖7 二線制輸出方式

①密度開關 ② 高低位模式 ③ 指示燈 ④ 接線端子 ⑤ 接地端子

2、密度開關（靈敏度）

通過控制面板上的密度調節開關可改變音叉液位開關的測量靈敏度，使之更好的適應被測液體。音叉液位開關的密度開關在出廠時位于下檔位，最低測量密度為0.7g/cm³；當遇到密度特別低的液體時，可將密度開關撥到上檔位，此時最低測量密度可達0.5g/cm³，使得檢測更加靈敏，測量的可靠性更高。

3、高低位模式轉換

對于溢流保護和防干運行的兩種限位報警功能，需結合現場實際要求來調節儀表的高低位模式(High/Low)開關，最終達到客戶所需要的信號輸出狀態，具體功能請參照本說明書5.5節“信號輸出功能表”。

4、指示燈

用于顯示開關狀態的指示燈

•綠色=正常工作狀態

•紅色=報警狀態

•紅色(閃爍)=故障狀態
